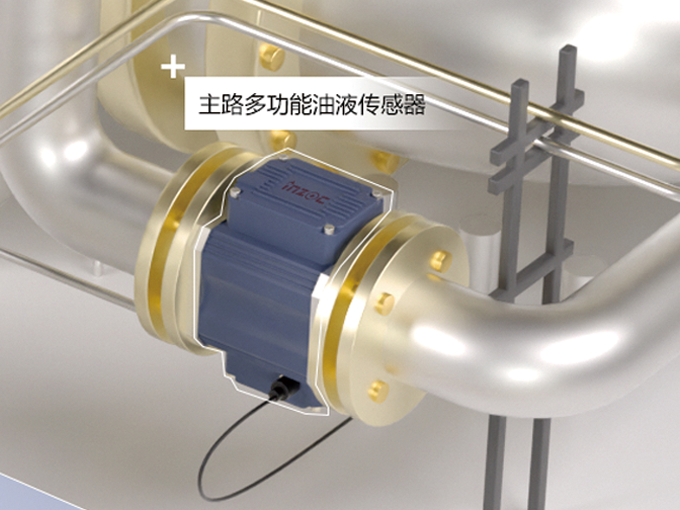

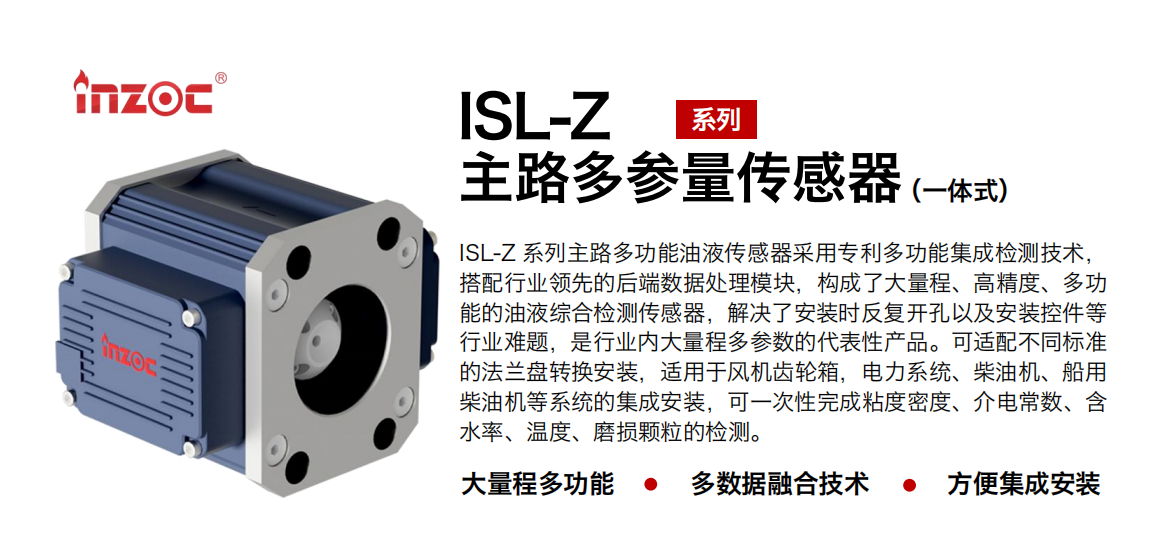

ISL-Z系列
主路多功能油液傳感器
ISL-Z主路多功能油液傳感器采用專利多功能集成檢測技術，搭配行業領先的后端數據處理模塊，構成了大量程、高精度、多功能的油液綜合檢測傳感器，大大降低了在線油液監測現場安裝反復開孔以及安裝控件等行業難題，是行業內大量程、多參數的代表性產品。傳感器可適配不同標準的法蘭盤轉換安裝，適用于風機齒輪箱，電力系統、柴油機、船用柴油機等系統的集成安裝，可一次性完成粘度、密度、介電常數、含水率、溫度、磨損顆粒的檢測，同時配合內部模型數據可選配：實時運動粘度、40℃運動粘度、100℃運動粘度、粘度指數、電導率等其他檢測指標，真正實現多功能小體積大集成的綜合應用型多功能在線監測油液傳感器。
應用領域：鋼鐵、石化、盾構、電力、風電、大型設備、OEM集成
適用油品：齒輪油、液壓油、透平油、柴機油、絕緣油
最多監測27個指標
適配不同現場接口
數據精準可靠
接口可定制
- 根據需求，可定制不同規格型號的接口，適配現場的集成安裝
- 指標可選，適應面廣
- 高度集成、免維護
- 標準化的數據輸出便于數據集成

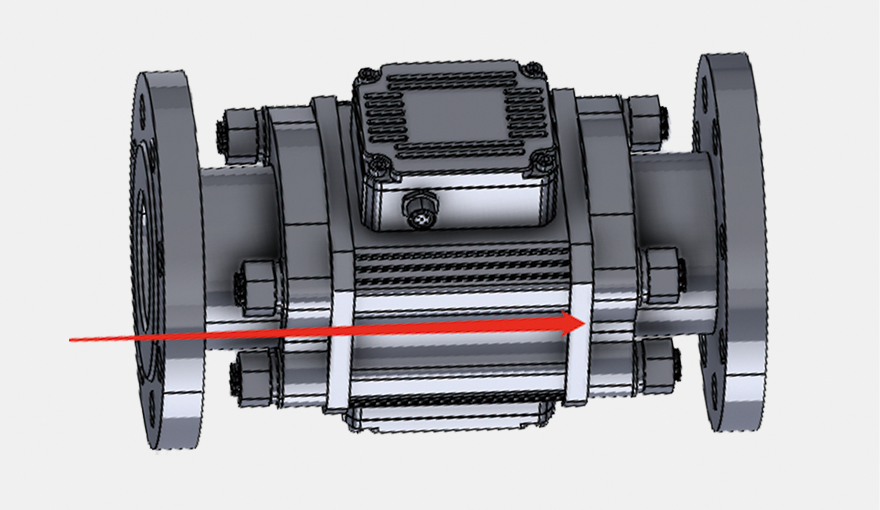

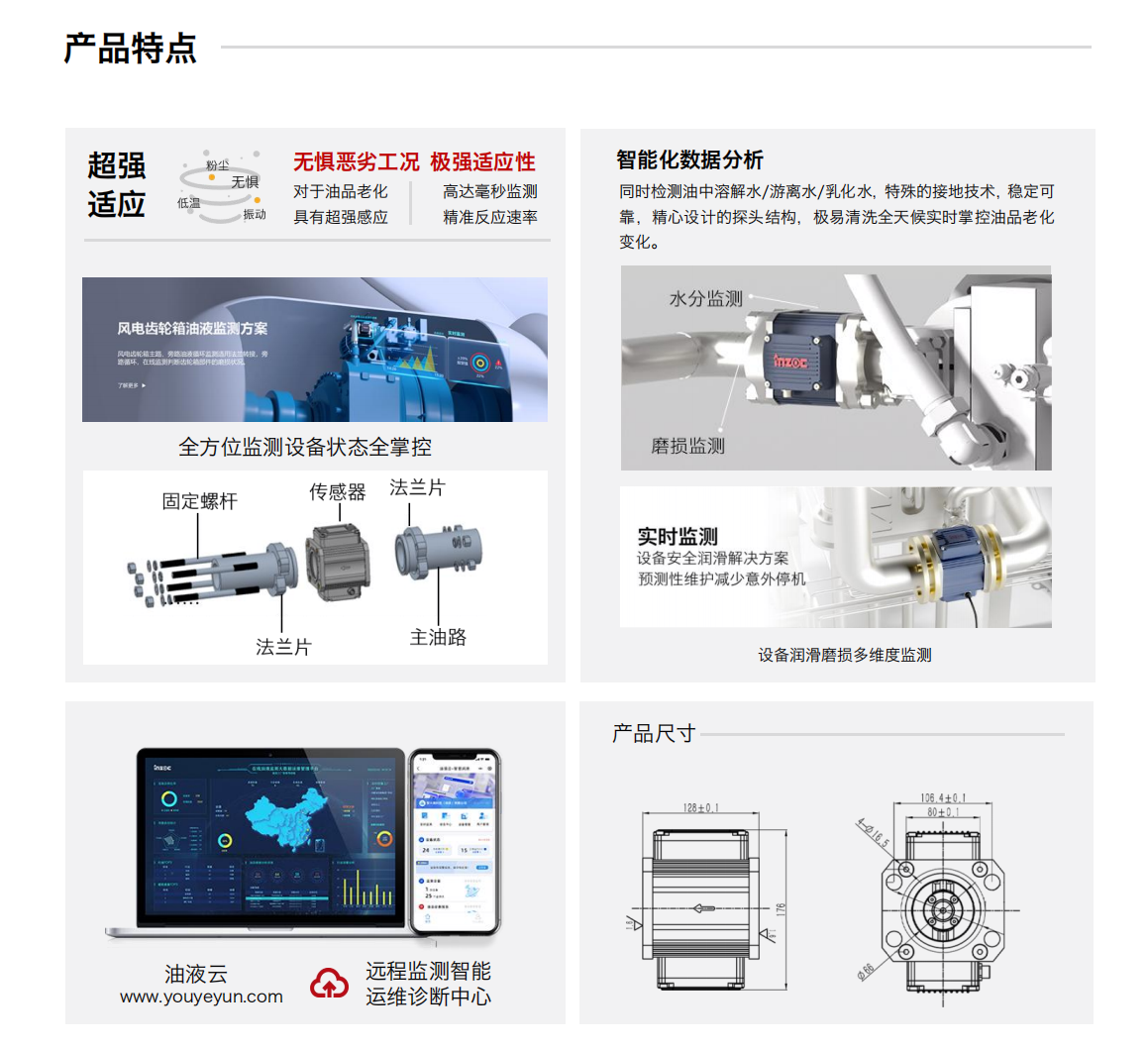

尺寸及安裝/Dimensions and installation
適用條件/Working Condition
| 最高油溫 | 油路壓力 | 油路流速 | 工作環境溫度 | 最高海拔 | 最大振動 | 最高濕度 |
|---|---|---|---|---|---|---|
| +85℃ | 0-3Mpa | ≤1m/s | -20℃-85℃ | 5000m | 2G | 96% |

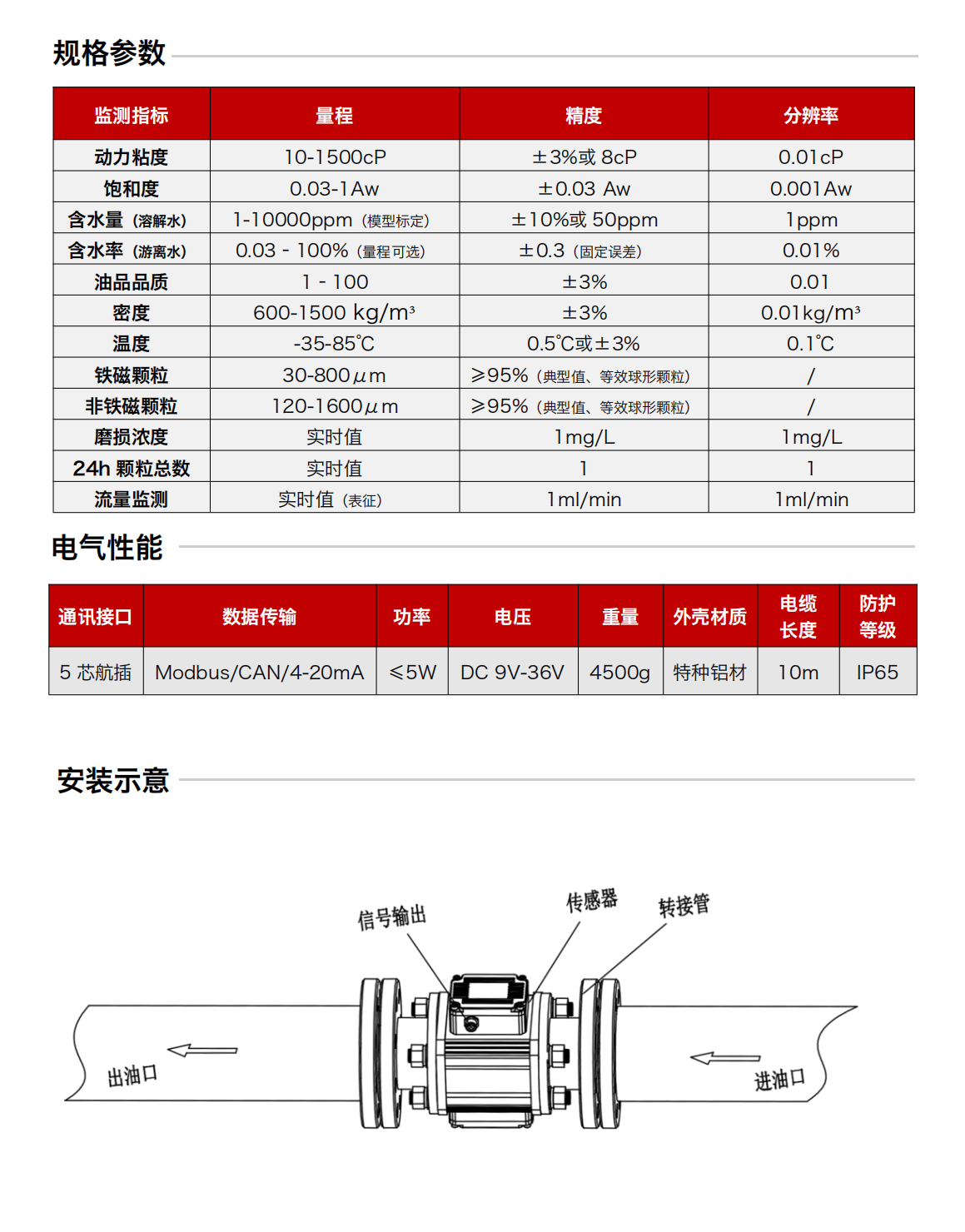

規格參數/Specificationr
| 參數 | 量程 | 精度 | 分辨率 | 代碼 |
|---|---|---|---|---|
| 鐵磁顆粒 | 30-800um | 95% | 鐵磁≧30um | M3 |
| 非鐵磁顆粒 | 120-1600um | 95% | 非鐵磁≧120um | |
| 磨損濃度 | 實時值 | 1mg/l | 1mg/l | |
| 24H顆粒總數 | 實時值 | 1 | 1 | |
| 流量探測 | 實時值 | 1ml/min | 1ml/min | |
| 水分含量 | 1-10000ppm | ±10%或50ppm | 1ppm | W2A |
| 水活性/飽和度 | 0.04-1aw | ±0.04aw | 0.01aw | W2Ab |
| 油品品質 | 1-100 | ±3% | 0.01 | V4 |
| 動力粘度 | 10-1500CP | ±3%或±8cp | 0.01cp | |
| 溫度 | 20℃-85℃ | 0.1℃或±3% | 0.01℃ | |
| 密度 | 600～1500 kg/m3 | ±3% | 0.01kg/m3 | |
| 配套法蘭：SAE\DN\船標（可選配） | ||||
| 選配指標：實時運動粘度、V40粘度、V100粘度，粘度指數、電導率 | ||||
根據現場需求，可搭配型號組號，例如監測齒輪油，可搭配組合代號為ISL-Z/M3/W2B/V3
上述性能參數對應的精度為25℃典型值，遇到超出系統工況要求的情況下，數據可能會發生偏差，精度會根據壓力、流量、振動等數據發生變化。
電氣性能/Electrical properties
| 通訊接口 | 數據傳輸 | 功率 | 電壓 | 重量 | 外殼材質 | 電纜長度 | 防護等級 |
|---|---|---|---|---|---|---|---|
| 6芯航插 | RS485/232 | ≤5W | DC 9V～36V | 4500G | 316L | 1.5m | IP65 |
上述性能指標適合常規工業現場安裝使用，遇到復雜惡劣的戶外環境及流體性質的變化，根據現場需求進行定制化設計，也可聯系我們的銷售工程師進行推薦
